Hogyan lehet meghatározni a menetes lyukkal ellátott rúd menetbekötési hosszát?

A menetes lyukkal rendelkező rúdban a menet bekötési hosszának meghatározása a mérnöki tervezés és gyártás kulcsfontosságú szempontja, különösen egy olyan szállítónál, mint én, aki menetes furatú termékekkel foglalkozik. A menet kapcsolódásának hossza közvetlenül befolyásolja a rúd és a menetes furat közötti kapcsolat szilárdságát, stabilitását és megbízhatóságát. Ebben a blogban feltárom azokat a kulcsfontosságú tényezőket, amelyek szerepet játszanak a szálak megfelelő hosszának meghatározásában, és megosztok néhány gyakorlati útmutatót.

A szálak elköteleződésének megértése

A menetkapcsolat arra a hosszra vonatkozik, amely mentén a rúd külső menetei összeérnek a furat belső meneteivel. Ez az a tengelyirányú távolság, amelyen a menetek érintkeznek. Elegendő menethosszúság szükséges ahhoz, hogy a kötés meghibásodás nélkül bírja az alkalmazott terheléseket. Az elégtelen kapcsolódás a szálak idő előtti meglazulásához, elnyírásához vagy akár az alkatrészek teljes szétválásához vezethet.

A szál kötődési hosszát befolyásoló tényezők

1. Anyagtulajdonságok

A rúd és a menetes furat anyagai jelentős szerepet játszanak a szükséges menet-csatlakozási hossz meghatározásában. A különböző anyagok eltérő szilárdsági jellemzőkkel, keménységgel és rugalmassággal rendelkeznek. Például egy nagy szilárdságú acélból készült rúdhoz rövidebb kapcsolódási hosszra lehet szükség, mint egy lágyabb alumíniumötvözetből készült rúdhoz, ha ugyanabban az alkalmazásban használják. Ennek az az oka, hogy a nagy szilárdságú anyagok ellenállnak a nagyobb igénybevételeknek anélkül, hogy deformálódnának vagy meghibásodnának.

2. Betöltési feltételek

A kötésre kifejtett terhelés típusa és nagysága kritikus tényező. A statikus terhelések, amelyek állandóak és nem változnak az idő múlásával, eltérő kapcsolódási hosszt igényelhetnek, mint a dinamikus terhelések, amelyek változóak, és tartalmazhatnak rezgéseket, ütéseket vagy ciklikus terhelést. Például egy olyan gépben, ahol a rúd nagyfrekvenciás vibrációnak van kitéve, gyakran hosszabb menethosszra van szükség, hogy megakadályozzuk a dinamikus erők miatti kilazulást.

3. Menet geometriája

A menetek menetemelkedése, átmérője és formája szintén befolyásolja a kapcsolódási hosszt. A durva menetemelkedésű menetek általában rövidebb kapcsolódási hosszt igényelnek, mint a finommenetű menetek, hogy azonos szilárdságot érjenek el. Ennek az az oka, hogy a durva menetemelkedésű meneteknél nagyobb a menetoldalak keresztmetszete, ami nagyobb terhelést képes átadni.

A szál összekapcsolódási hosszának kiszámítása

Számos módszer létezik a megfelelő menethosszúság kiszámítására. Az egyik általános megközelítés a szálak nyírószilárdságán alapul. Az alapelv annak biztosítása, hogy a menetek nyírófeszültsége ne haladja meg az anyag megengedett nyírószilárdságát.

A szálak nyírási területe a következő képlettel számítható ki:

[A_s = \pi d_m np]

ahol (d_m) a menetek átlagos átmérője, (n) az összekapcsolt menetek száma, és (p) a menetek menetemelkedése.

A nyíróerőt (F_s), amelyet a menetek ellenállnak, a következő képlet adja meg:

[F_s=\number A_s]

ahol (\tau) az anyag megengedett nyírófeszültsége.

Az alkalmazott terhelés (F) és a nyíróerő (F_s) egyenlővé tételével megoldható az összekapcsolt menetek száma (n), majd kiszámítható a menetösszekötő hossz (L = n\x p).

A gyakorlatban azonban a mérnökök gyakran alkalmaznak empirikus irányelveket és szabványokat. Például általános mérnöki alkalmazásokban statikus terhelések esetén gyakran a rúd névleges átmérőjének 1-1,5-szeresének megfelelő menethosszúságot javasolnak. Dinamikus terheléseknél vagy olyan alkalmazásoknál, ahol nagy megbízhatóságra van szükség, a névleges átmérő 2-3-szorosának megfelelő menethosszúság megfelelőbb lehet.

Gyakorlati szempontok a menetes furatú rúd szállítójához

A menetes furatú rúd termékek szállítójaként számos gyakorlati szempontot figyelembe kell vennem ügyfeleim menethosszának meghatározásakor.

1. Tervezési rugalmasság

Megértem, hogy a különböző ügyfelek eltérő tervezési követelményeket támasztanak. Egyeseknek rövidebb menethosszra van szükségük a helytakarékosság vagy a súly csökkentése érdekében, míg mások az erőt és a megbízhatóságot részesítik előnyben, és hosszabb kapcsolódási hosszt igényelnek. Szorosan együttműködöm ügyfeleimmel, hogy megértsem egyedi igényeiket és személyre szabott megoldásokat kínáljak.

2. Minőségellenőrzés

Termékeim minősége szempontjából elengedhetetlen a menetkötési hossz pontosságának biztosítása. Fejlett gyártási technikákat és precíziós mérőeszközöket használok a menetméretek és a csatlakozási hossz szabályozására. Ez segít garantálni, hogy termékeim megfelelnek a szükséges szabványoknak és előírásoknak.

3. Kompatibilitás más komponensekkel

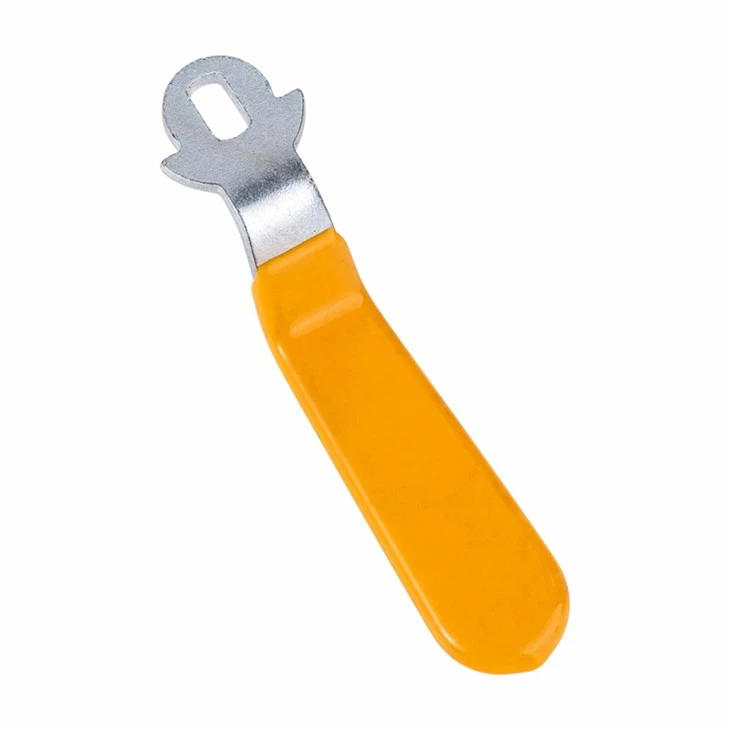

Az általam szállított menetes furatú rúd termékeknek gyakran kompatibilisnek kell lenniük a vevő által összeszerelt más alkatrészekkel. Például, ha a rudat aAlumínium gumiabroncs szelepsapka,Hatszögletű karimás anya, vagySárga golyós szelep fogantyú, a menet bekötési hosszát gondosan meg kell tervezni a megfelelő illeszkedés és működés biztosítása érdekében.

Következtetés

A menetes lyukkal rendelkező rúdban a menet összekapcsolódási hosszának meghatározása összetett folyamat, amely megköveteli az anyagtulajdonságok, a terhelési feltételek és a menetgeometria átfogó megértését. Menetes furatú rúd beszállítóként elkötelezett vagyok amellett, hogy kiváló minőségű termékeket kínáljak, amelyek megfelelnek ügyfeleim sokrétű igényeinek. Az összes releváns tényező gondos mérlegelésével és a bevált gyakorlatok követésével biztosíthatom, hogy termékeim megbízható teljesítményt és hosszú távú tartósságot nyújtsanak.

Ha Ön a menetes furatú rúd termékek piacán dolgozik, vagy bármilyen kérdése van a menethosszúsággal kapcsolatban, kérjük, forduljon hozzám további megbeszélések és beszerzés céljából. Mindig készen állok arra, hogy segítsek Önnek megtalálni a legjobb megoldásokat az Ön konkrét alkalmazásaihoz.

Hivatkozások

• Shigley, JE és Mischke, CR (2001). Gépészmérnöki tervezés. McGraw – Hill.
• Budynas, RG és Nisbett, JK (2011). Shigley gépészeti tervezése. McGraw – Hill.
• Machinery's Handbook (30. kiadás). Industrial Press Inc.
