Hogyan lehet optimalizálni a kapurendszert az alkatrészek öntéséhez?

Szia! Öntött alkatrészek szállítója vagyok, és ma arról szeretnék beszélgetni, hogyan optimalizálhatom a kapurendszert az alkatrészek öntéséhez. Ez rendkívül fontos az öntési folyamatban, mert egy jól optimalizált kapurendszer kiváló minőségű öntési alkatrészeket eredményezhet.

Először is, értsük meg, mi az a kapurendszer. Egyszerűen fogalmazva, ez a csatornahálózat, amely lehetővé teszi az olvadt fém beáramlását a forma üregébe. Tartalmazza a kiöntő medencét, a kifolyót, a futókat és a kapukat. Mindegyik alkatrész döntő szerepet játszik abban, hogy az olvadt fém egyenletesen és hibák nélkül töltse ki a formát.

Tervezési szempontok

A kapurendszer optimalizálásának egyik kulcsa a tervezés. Át kell gondolnunk az egyes alkatrészek méretét és alakját. Például az olvadt fém áramlási sebességének szabályozásához a csonkot helyesen kell méretezni. Ha túl kicsi, előfordulhat, hogy a fém nem folyik egyenletesen, ami a forma hiányos kitöltéséhez vezethet. Másrészt, ha túl nagy, akkor túlzott turbulenciát okozhat, ami levegő beszorulásához és egyéb hibákhoz vezethet.

A futókat is megfelelően kell megtervezni. Sima és egyenletes keresztmetszetűnek kell lenniük a súrlódás minimalizálása és az egyenletes áramlás biztosítása érdekében. Jó hüvelykujjszabály, hogy a futószalag hosszát a lehető legrövidebbre kell tartani, miközben a fémet a forma minden részéhez kell elérni.

Amikor a kapukról van szó, azok elhelyezkedése és mérete kritikus. A kaput úgy kell elhelyezni, hogy az olvadt fém bejusson a formaüregbe anélkül, hogy fröccsenést vagy túlzott eróziót okozna. Például aRúd acél kúpos anyaöntéskor a kaput úgy lehet elhelyezni, hogy a fém pontosan kitöltse az anya részletes területeit.

Anyag kiválasztása

A kapurendszerben használt anyag is nagy hatással lehet az öntvény minőségére. Általában olyan anyagokat használunk, amelyek ellenállnak az olvadt fém magas hőmérsékletének. Például gyakran használnak tűzálló anyagokat a kiöntő medencében és a kifolyócsőben, mert ellenállnak az olvadásnak és az eróziónak.

A futók és a kapuk anyagának megválasztása az öntvény típusától is függ. Egyes színesfém-öntvényeknél jó hővezető képességű anyagokat használhatunk a megszilárdulási folyamat elősegítésére. Abban az esetben, öntés részek, mintHorgonyanyák öntése, a kapurendszer megfelelő anyaga biztosíthatja az anya egységes szerkezetét és jó mechanikai tulajdonságait.

Flow Control

Az olvadt fém áramlásának szabályozása a kapurendszer optimalizálásának másik lényeges szempontja. Ennek eléréséhez különféle technikákat alkalmazhatunk. Az egyik általános módszer az áramláskorlátozók vagy terelőlemezek használata a futókban. Ezek segíthetnek lelassítani az áramlást és csökkenteni a turbulenciát.

Az öntési sebességet is beállíthatjuk. Gyakran előnyben részesítik a lassú és egyenletes öntési sebességet, mivel ez lehetővé teszi a fém számára, hogy egyenletesebben töltse ki a formát. Ezt azonban egyensúlyba kell hozni a fém megszilárdulási idejével. Ha az öntés túl lassú, a fém elkezdhet megszilárdulni, mielőtt az egész formát kitöltené.

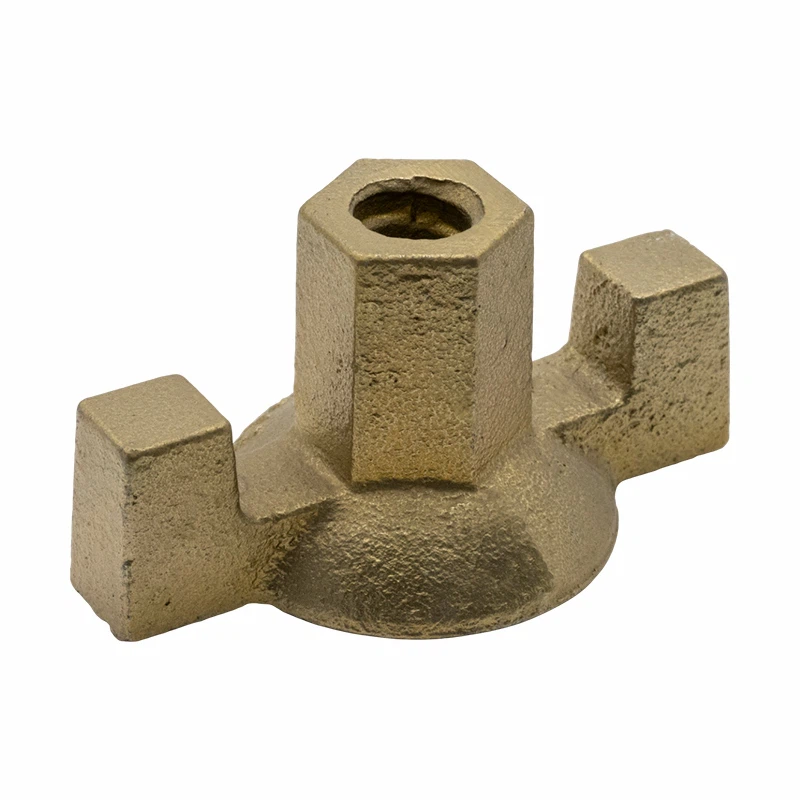

Ezen kívül számítógéppel segített szimulációs eszközökkel is elemezhetjük az olvadt fém áramlását a kapurendszerben. Ezek az eszközök megjósolhatják, hogy a fém hogyan fog folyni, hol fordulhatnak elő lehetséges hibák, és segítenek nekünk a tervezés módosításában az öntvény tényleges elkészítése előtt. Például öntéskor aKarima zsaluzat szárnyas anya, a szimuláció megmutathatja, hogy a fém megfelelően áramlik-e a szárnyas anya vékonyfalú területeire.

Hibák megszüntetése

Egy jól optimalizált kapurendszer jelentősen csökkentheti az öntvényhibák előfordulását. Az egyik gyakori hiba a porozitás, amelyet a töltési folyamat során a levegő bezáródása okoz. Az olvadt fém zökkenőmentes és szabályozott áramlásának biztosításával minimálisra csökkenthetjük annak esélyét, hogy a levegő beszoruljon a formába.

Egy másik hiba a zsugorodás. Ez akkor történik, amikor a fém összehúzódik, amikor megszilárdul. A kapurendszert úgy tudjuk megtervezni, hogy folyamatos fémolvadék utánpótlást biztosítson a zsugorodás kompenzálására. Például használhatunk felszállókat, amelyek további olvadt fém tartályok, amelyek az öntvényhez csatlakoznak. A felszállók fémet juttatnak az öntvénybe, miközben az megszilárdul, megakadályozva a zsugorodási üregeket.

Költséghatékonyság

A kapurendszer optimalizálása költségfüggő előnyökkel is jár. A hibás öntvények számának csökkentésével anyag- és gyártási költségeket takaríthatunk meg. Egy jól megtervezett kapurendszer csökkentheti a folyamatban felhasznált fémfelesleg mennyiségét is. Például, ha a sínek és a kapuk megfelelően vannak méretezve, minimálisra csökkenthetjük a levágandó és újrahasznosítható fém mennyiségét az öntvény elkészítése után.

Ezenkívül egy hatékonyabb kapurendszer csökkentheti a gyártási időt. A forma gyorsabb és megbízhatóbb feltöltése azt jelenti, hogy rövidebb idő alatt több öntvény alkatrészt tudunk gyártani, ezzel növelve általános termelékenységünket.

Minőségbiztosítás

Ahhoz, hogy a kapurendszer optimalizálható legyen, megfelelő minőségbiztosítási eljárásra van szükségünk. Ez magában foglalja a kapurendszer alkatrészeinek rendszeres ellenőrzését kopás és sérülés szempontjából. Az öntvényeken is teszteket kell végeznünk a hibák ellenőrzésére.

Az öntvények belső hibáinak kimutatására roncsolásmentes vizsgálati módszerek, például ultrahangos vizsgálat és röntgenvizsgálat használható. A hibák korai felismerésével módosíthatjuk a kapurendszert és megakadályozhatjuk a hibás alkatrészek további gyártását.

Következtetés

Összefoglalva, a kapurendszer optimalizálása az alkatrészek öntéséhez egy sokrétű folyamat, amely magában foglalja a tervezést, az anyagválasztást, az áramlásszabályozást, a hibaelhárítást, a költséghatékonyságot és a minőségbiztosítást. Öntvényalkatrész-beszállítóként tudom, milyen fontos ennek megfelelő megoldása. Egy jól optimalizált kapurendszer kiváló minőségű öntvényelemeket eredményezhet, amelyek megfelelnek a legszigorúbb iparági szabványoknak is.

Ha olyan kiváló minőségű öntvény alkatrészeket keres, mint a csuklórúd acél kúpos anyák, horgonyanyák vagy karimás zsaluzat szárnyas anyák, szívesen beszélgetnék veled. Szakértelemmel és tapasztalattal rendelkezünk annak biztosítására, hogy öntvényalkatrészeink a legjobb – optimalizált kapurendszerekkel készüljenek. Bátran forduljon hozzánk, és kezdjen beszélgetést konkrét igényeiről.

Hivatkozások

• Campbell, J. (2003). Öntvények. Butterworth – Heinemann.
  -ASM Kézikönyv Bizottság. (2008). ASM kézikönyv 15. kötet: Öntés. ASM International.
• Kalpakjian, S. és Schmid, SR (2014). Gyártástechnika és technológia. Pearson.
